Seraphim Solar Eclipse SRP-320-E01B PERC

Особенности:

• Высокая устойчивость ячеек к PID-эффекту - минимизация эффекта «горячей точки» при частичном затенении (мало учитываемый заказчиками, но значимый негативный фактор снижения срока службы СБ)
• Высокий КПД. Среднегодовая выработка с площади выше на 15%, чем у стандартных панелей.
• Экономия площади благодаря новой системе соединения "внахлест" и отказа от Busbar шин.
• Стекло с низким содержанием железа закаленное, с покрытием AR позволяет хорошо пропускать свет, а также обеспечивает стабильность структуры кремния для уменьшения микротрещины
• Превосходная отражательная способность для обеспечения большей светоотдачи для увеличения выходной мощности
• Промежуточный ПЭТ как слой изоляции и сопротивление проникновению пара
• Впечатляющий внешний вид – с выходом Eclipse «традиционные» солнечные батареи из кремниевых кристаллов приблизились к привлекательной эстетике аморфных, имея при этом гораздо более высокий КПД и срок службы
• Срок службы – 25 лет.


Описание

Монокристаллическая солнечная панель Seraphim Solar Eclipse SRP-320-E01B PERC (320 Вт)

Солнечный модуль Seraphim Solar Eclipse является уникальной разработкой, выполненной по оригинальной технологии «безразрывных» фотоэлементов, с помощью которых достигается максимальная выработка электроэнергии. Идея разработчиков Seraphim Eclipse состояла в том, что рост выработки солнечной батареи достигается не экстенсивным путем (чрезвычайно дорогими пока монокристаллами с КПД 23-25%), а повышением эффективности использования стандартных фотоячеек с КПД 20% (моно) за счет принципиально новой системы их соединения «внахлест» и отказа от Busbar шин. В большинстве солнечных панелей для сбора генерируемого тока используется тонкая токопроводящая сетка, наложенная на поверхность фотоячеек – Busbar шины. Общепринятый метод улучшения съема мощности – увеличение числа шин-проводников. Однако негативным эффектом является то, что большее число шин затеняет ячейки.

Инженеры Seraphim Solar решили проблему увеличения числа Busbar изобретательским методом – устранили наложенные поверх ячеек Busbar-шины, заставив выполнять их работу сами фотоячейки. Панели Eclipse выполнены из наложенных друг на друга фотоэлементов. Нижний край каждого фотоэлемента покрывает верхнюю часть следующего элемента (можно сказать «затмевает», что и было обыграно в названии Eclipse – Затмение).

Второй очевидной проблемой обычных солнечных модулей является неполное, в силу зазоров между фотоячейками, использование площади панели под генерацию.

Eclipse Mono - серия фотоэлектрических модулей Seraphim Solar без зазоров между солнечными элементами для увеличения полезной площади. Инновационная система соединений "внахлест" дает ряд преимуществ: экономит пространство под установку, повышает производительность и срок службы панелей. Площадь перекрытия покрыта токопроводящей пастой и вся целиком выполняет функцию Busbar. Сами фотоэлементы, полученные из стандартных фотоячеек лазерной резкой, довольно малы, поэтому площади контакта достаточно для съема всего тока генерации:

• 34 перекрывающихся фотоэлемента составляют 1 безразрывную гипер-ячейку, визуально выглядящую как сплошная полоса.

• 10 гипер-ячеек полностью закрывают поверхность панели. Таким образом, повышается эффективность использования площади.

• 5+5 гипер-ячеек формируют два массива, соединенные в распределительном боксе в центре длинной стороны батареи. Это минимизирует потери мощности в случае затенения нижней части модуля при установке рядов батарей под углом к несущей поверхности.

Кардинальное снижение «hotspot» эффекта (точечного разогрева при затенении) благодаря пониженному, в сравнении с обычными ячейками 156х156, току в гипер-ячейке.

Стандартное номинальное напряжение 24В (Vmp 36-38В) модулей Eclipse позволяет использовать типовые для 60-элементых СБ комбинации соединения в массивы.
При этом КПД всего фотомодуля SeraphimEclipse равен КПД фотоячейки.

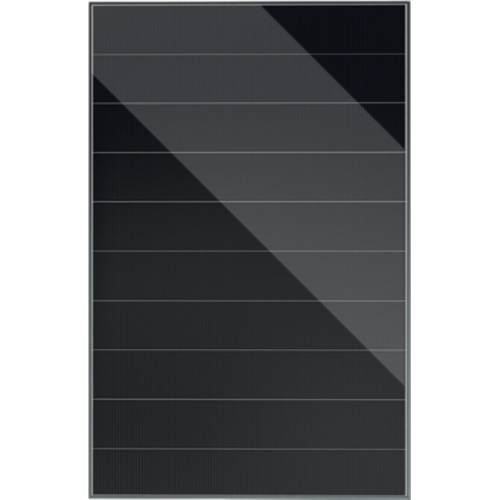

Солнечная панель Seraphim Solar Eclipse SRP-320-E01B PERC представляет собой панель из десяти горизонтально расположенных элементов. В отличие от стандартных солнечных батарей у нее нет ячеистой структуры. Сверху кремниевые монокристаллические пластины защищает сплошной лист из закаленного стекла с низким содержанием железа. С тыльной стороны находится металлическая подложка с распределительной коробкой. Вся конструкция помещена в легкую коррозиестойкую алюминиевую раму.

Технология безразрывных ячеек Seraphim Eclipse – это новая технология сборки, то есть подразумевает ввод дополнительных технологических операций, но не требует новой производственной линии.Поэтому стоимость Seraphim Eclipse практически не превышает стоимость обычного солнечного модуля от производителя того же класса, что Seraphim Solar. При этом для безразрывных ячеек в качестве исходного материала могут выступать любые фото-ячейки. Поэтому очевидно, что при снижения цены кристаллов с повышенным КПД, а также при развертывании на Seraphim Solar линии производства PERC закономерным развитием будет комплектование безразрывных фотоэлементов уже из них, что обеспечит еще больше мощности.

Компания провела самые строгие ускоренные стресс-тесты по программе DNV GL PVEL, LLC (DNV GL) по квалификации продуктов (PQP).
PQP - это комплексная оценка чувствительности к окружающей среде и механизмов деградации конструкций PV-модулей.

НАСКОЛЬКО ЭТО НАДЕЖНО?

Несложно представить, что использование для сборки модуля вместо 60 стандартных солнечных ячеек 340 лазерных срезов включает в себя гораздо больше шагов и требует очень точного выполнения технологических операций. Закономерен вопрос – надежна ли такая сложная в сборке батарея? Ответ на это дает знак сертификации TÜV SÜD на солнечных панелях Seraphim Eclipse – признанный в отрасли знак особо высокого качества.

Знак сертификации TÜV SÜD подтверждает прохождение конкретной моделью солнечных батарей добровольного для производителя экстремального тестирования под говорящим названием Thresher Test или «Тест молотилки». Тест был разработан для для имитации воздействия разрушающих солнечные батареи факторов в течение 20-30 лет – это гораздо более жесткие испытания, нежели стандартные тесты IEC сертификации.В рамках Thresher Test независимая Техническая инспекция TÜV SÜD (Германия) проводит серию испытаний 8 солнечных модулей, получаемых у случайным образом выбранного дилера проверяемого бренда.

Не описывая все процедуры, достаточно упомянуть один лишь тест на разогрев модуля до 850С, в результате которого должна произойти потеря 20% мощности модуля. Порог прохождения теста – минимум 2000 часов (80 суток) нагрева, максимально проверяемый интервал – 3000 часов (4 месяца). Батареи Seraphim Eclipse прошли тест по максимальному показателю.

Для имеющих знак TÜV SÜD солнечных батарей Seraphim Eclipse можно однозначно утверждать, что они прослужат 25 и более лет в реальных полевых условиях.

Seraphim Solar - производитель уровня Tier 1 по классификации Bloomberg, то есть входит в число самых авторитетных, проверенных рынком поставщиков.

Система управления:
• ISO 9001: система управления качеством
• ISO 14001: стандарт для управления окружающей средой
• система OHSAS 18001: международный стандарт профессиональной деятельности
• система оценки состояния здоровья и безопасности

Компания Seraphim Solar занимается разработкой, производством солнечных фотоэлектрических продуктов. Seraphim Solar осуществляет поставки своей продукции в 30 стран мира. Солнечные панели Seraphim Solar относятся к панелям класса А и входят в список TIER-1, их используют для строительства домашних и промышленных солнечных электростанций.

Компания Seraphim Solar Co., Ltd основана в 2011 году в Китае. На сегодняшний день Seraphim занимает своё место среди глобальных игроков солнечной энергетики. Производитель солнечных батарей Seraphim Solar SYSTEM CO., LTD. специализируется исключительно на разработке и производстве солнечных модулей. Глобальная стратегия Seraphim Solar заключается в том, чтобы сохранить лидерство на сложном и динамичном рынке солнечной энергетики, а также внести вклад в зелёную планету и гармоничное сосуществование всех живых существ.

В 2018 году компания первой в Китае построила промышленную электростанцию с использованием модулей Eclipse, общей мощностью 5 МВт. В 2017 году выпущен модуль Blade, а также было достигнуто соглашение о стратегическом сотрудничестве с CTC China Photovoltaic Product Test Center, что в свою очередь позволило получить лабораторный сертификат CNAS и аккредитацию как «Научно-исследовательского центра инженерных технологий провинции Цзянсу»

Солнечные панели Eclipse Моно - гармоничное сочетание функциональности и красоты. Благодаря элегантному черному дизайну электрогенерирующие устройства легко вписываются в экстерьер дома, делают кровлю стильной и одновременно практичной. На основе таких модулей можно строить бытовые, коммерческие и промышленные солнечные электростанции. Так как они генерируют на 15% больше электричества, чем стандартные батареи, их стоит использовать в системах под "зеленый" тариф для сокращения сроков окупаемости станции.
Гарантия от производителя:

10 лет гарантии на материалы и работоспособность.

Гарантия на производительность:

• 10 лет: 90 % от номинальной мощности
• 25 лет: 80 % от номинальной мощности
